增壓氣缸安裝范例圖（標準型）

首頁> 解決方案> 增壓氣缸安裝范例圖（標準型）

增壓氣缸安裝范例圖（標準型）

發布時間：2018-04-12

增壓氣缸安裝范例圖也就是氣液增壓缸的安裝范例，有很多種，不同增壓氣缸安裝范例可能有所差異，具體得看對應的安裝范例圖說明而定。玖容小編今天以標準型增壓氣缸的為例，如下，僅供參考，如有不清楚的地方或相關需求可直接致電18925544859(黃金燕)免費咨詢。

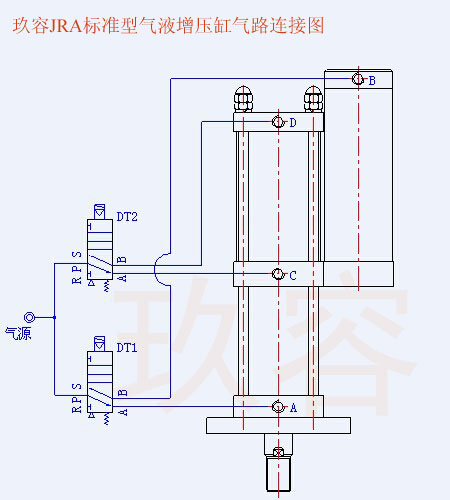

標準型增壓氣缸安裝范例圖如下：

此標準型增壓氣缸的動作順序如下：

1、當電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；

2、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；

3、根據加工工件保壓需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；

4、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，此時一個動作循環完成。

以上就是關于增壓氣缸安裝范例圖的相關內容，包括但不僅限于，其它類型的安裝范例圖相關說明可點擊玖容氣液增壓缸右側在線咨詢窗口免費咨詢。
